【HDH47X蝶式缓冲止回阀】产品概述
        HDH47X蝶式缓冲止回阀用于工业供排水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、流体阻力小、运行平稳、密封可靠、耐冲刷、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。
【HDH47X蝶式缓冲止回阀】零件材料

零件名称	阀体	蝶板	密封圈	阀杆	填料
材料	灰铸铁、碳钢	灰铸铁、铸钢 球墨铸铁	丁腈耐油橡胶 氯丁橡胶	不锈钢	聚四氯乙烯

【HDH47X蝶式缓冲止回阀】技术参数

公称压力 PN(MPa)	试验压力Ps(MPa)		最高工作 压力(MPa)	工作温度	适用介质
	壳体	密封
1.0	1.5	1.1	1.0	≤80℃根据 用户要求可 达200℃	水、弱腐 蚀性介质
1.6	1.76	1.76	1.6
2.5	2.5	2.75	2.5

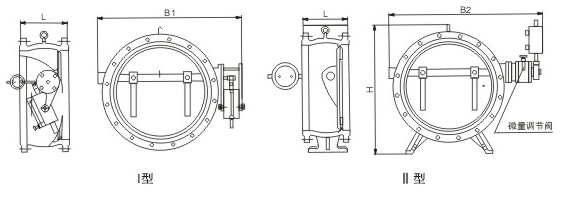

【HDH47X蝶式缓冲止回阀】连接尺寸

公称通径 DN(mm)	连接尺寸（mm）				公称通径 DN(mm)	连接尺寸（mm）
	L	H	B1	B2		L	H	B1	B2
200	230	550	540	600	600	390	1070	1090	1250
250	250	630	600	700	700	430	1220	1200	1360
300	270	690	650	740	800	470	1320	1320	1480
350	290	780	710	800	900	510	1430	1420	1580
400	310	860	770	870	1000	550	1550	1550	1700
450	330	910	830	920	1200	630	1800	1780	1950
500	350	980	900	1000	1400	710	1980	2000	2175
