【手柄对夹式衬胶蝶阀】产品概述
       D71J手柄对夹式衬胶蝶阀采用中线型设计，其阀门主要结构由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，可根据不同介质的物理化学特性，选用相应的耐高温，耐低温，耐腐蚀，耐光，耐老化材质。被广泛应用于给排水，污水，建筑，空调，石油，化工，食品，医 ，轻纺，造纸，水电，船舶，冶金，能源系统等流体管线上作为调节和截流装置使用。
【手柄对夹式衬胶蝶阀】产品概述
       1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
       2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
       3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
       4、蝶板采用框架结构，强度高，过流面积大，流阻小。
       5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
       6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
       7、本阀结构独特，操作灵活，省力，方便。
【手柄对夹式衬胶蝶阀】技术参数

公称通径	DN（mm）	50～200
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。

【手柄对夹式衬胶蝶阀】零件材料

零件	阀体	蝶板	密封圈	阀杆	填料
材料	球墨铸铁、铸钢、合金钢、不锈钢	铸钢、不锈钢及特殊材料	各种橡胶、聚四氟	2Cr13、不锈钢	O型圈、柔性石墨

【手柄对夹式衬胶蝶阀】密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴 橡胶	乙丙橡胶	聚四氟 乙烯	硅橡胶	氟橡胶	天然 橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度（℃）	0~+80	-20~+82	-40~+125	-30~+15	-70~+150	-23~+150	-20~+85	-30~+93

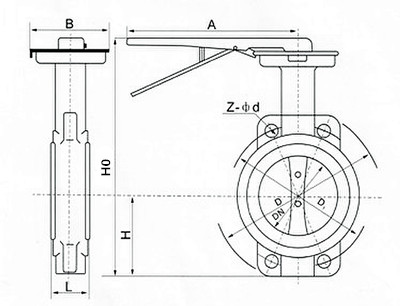

【手柄对夹式衬胶蝶阀】规格尺寸

DN	L	H	HO	A	B	0.6MPa			1.0MPa			1.6MPa
						D1	Z-φd		D1	Z-φd		D1	Z-φd
50	43	63	235	270	110	110		4-14	125		4-18	125	4-18
65	46	70	250	270	110	130		4-14	145		4-18	145	4-18
80	46	83	275	270	110	150		4-18	160		8-18	160	8-18
100	52	105	316	270	110	170		4-18	180		8-18	180	8-18
125	56	115	340	310	110	200		8-18	210		8-18	210	8-18
150	56	137	376	310	110	225		8-18	240		8-22	240	8-22
200	60	164	430	353	150	280		8-18	295		8-22	295	8-22
