【对悍式硬密封蝶阀】产品概述
　　D363H对悍式硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
【对悍式硬密封蝶阀】产品特点
    1、采用三偏心设计，使该阀门成为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
    2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
    3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
    4、具有良好的耐腐蚀性，使用寿命长。
【对悍式硬密封蝶阀】适用范围
    D363H对悍式硬密封蝶阀淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等介质，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
【对悍式硬密封蝶阀】技术参数

公称通经DN（mm)	DN 100～1200mm，in 4～48'
公称压力PN（MPa)	强度试验(1.5×PN)密封试验(1.1×PN)
适用温度	碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质	水、蒸汽、热水、油品
驱动方式	蜗轮传动、电动、气动、液动
压力等级	ANSI 150Lb磅级/PN25
焊接标准	GB12224、ANSI B16、25、DIN2559

【对悍式硬密封蝶阀】零件材料

零件名称	阀体	蝶板	阀座	轴套	阀杆	填料
材料	碳钢、不锈钢、铬铝钢	碳钢、合金钢、不锈钢	不锈钢、钴基硬质合金	不锈钢	不锈钢、 特殊材料	柔性石墨

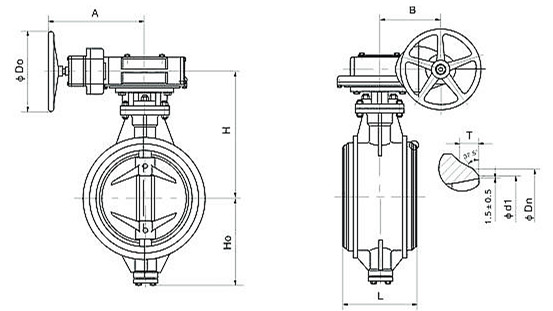

【对悍式硬密封蝶阀】规格尺寸


公称通径 DN(mm)	L	Dn	d1	T	H	H0	A	B	D0	重量（kg）
80	180	92	85	6	215	98	195	45	152	30
100	190	114	105	6	230	112	195	45	152	37
125	200	138	130	6	246	125	195	45	152	44
150	210	159	152	6	297	155	325	66	305	51
200	230	219	207	9	351	200	325	66	305	62
250	250	274	258	9	384	231	325	78	305	84
300	270	325	313	9	415	261	325	120	400	124
350	290	377	365	9	470	298	325	120	400	153
400	310	426	414	9	531	331	365	146	400	248
450	330	478	466	9	564	369	365	146	400	292
500	350	529	517	9	596	404	365	146	400	363
600	390	630	614	9	676	473	525	305	400	568
700	430	720	702	14	749	538	525	305	400	668
800	470	820	802	14	829	615	525	305	400	836
900	510	920	902	14	852	628	525	305	400	1360
1000	550	1020	1000	15	1013	730	590	413	400	1896
1200	630	1220	1200	15	1137	850	590	413	400	2615
1400	710	1420	1400	15	1348	980	698	425	650	3525
1600	790	1620	1600	18	1517	1155	698	425	650	5496
