【电动伸缩蝶阀】产品概述
SD943H电动伸缩蝶阀适用于温度≤425℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。SD943H电动伸缩蝶阀配用的执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。
【电动伸缩蝶阀】产品特点
- 1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;
- 2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便;
- 3、密封部位可调节更换、密封性能可靠等特点。
-
【电动伸缩蝶阀】技术参数
【电动伸缩蝶阀】执行器技术参数公称通径 DN（mm） 50～2000 公称压力 PN（MPa） 0.6 1.0 1.6 试验压力 强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用温度 ≤425℃ 适用介质 空气、水、蒸气、煤气、油品等。
1、电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）;控制线电压220V/50Hz（特殊订货60Hz）;远程控制电压24VDC。
2、环境温度：-20—+60℃（特殊订货-60—+80℃）
3、相对温度：≤90%(25℃时）
4、普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
5、防护等级：户外型和防爆型为IP55（可订制IP67）。
6、工作制：为短时10分钟（可订制30分钟）。
【电动伸缩蝶阀】零件材料
【电动伸缩蝶阀】规格尺寸零件名称 材料 零件名称 材料 阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢 阀杆 2Cr13、不锈钢、铬钼钢 蝶板 铸钢、合金钢、不锈钢、铬钼钢 伸缩管 铸铁、铸钢、不锈钢、铬钼钢 密封圈 橡胶、聚四氟、聚内脂、不锈钢 填料 柔性石墨

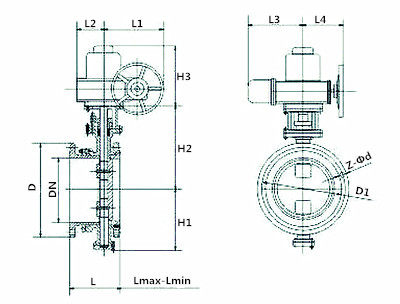

【电动伸缩蝶阀】安装注意DN
（mm）连接尺寸（mm） H1 H2 H3 Lmax Lmin L L1 L2 L3 L4 D D1 Z-Фd 50 80 112 248 163 138 151 103 185 103 297 165 125 4-18 65 95 112 248 188 152 170 103 185 103 297 185 145 4-18 80 98 130 248 192 162 177 103 185 103 297 200 160 8-18 100 114 142 248 215 175 205 103 185 103 297 220 180 8-18 125 128 174 248 230 185 215 103 185 103 297 250 210 8-18 150 139 180 333 240 195 225 103 185 103 297 285 240 8-22 200 174 225 333 265 215 245 103 185 103 297 340 295 12-22 250 215 266 342 295 235 260 103 185 103 292 405 355 12-26 300 245 290 342 302 252 282 118 322 118 250 460 410 12-26 350 270 320 342 321 271 301 118 322 118 250 520 470 16-26 400 305 400 342 333 283 313 118 322 118 250 580 525 16-30 450 325 425 342 354 304 334 118 322 118 250 640 585 20-30 500 360 480 342 366 316 346 118 322 118 250 715 650 20-33 600 445 520 415 418 368 398 190 322 155 362 840 770 20-36 700 505 582 415 445 395 425 190 377 155 362 910 840 24-36 800 560 620 365 475 425 455 245 681 190 482 1025 950 24-39 900 630 715 365 505 455 485 245 766 268 370 1125 1050 28-39 1000 680 760 365 515 465 495 245 766 268 370 1255 1170 28-42 1200 795 905 396 562 512 542 245 879 268 405 1485 1390 32-48
1、伸缩蝶阀在安装前必须平放，切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。
3、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩阀，以免损坏伸缩阀。
4、伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出，支架的支承力按下列公式计算，运行时严禁将支架卸掉。
式中：PS-管道试验压力，DN-管道直径F> π PS·DN2·（kgf） - 4
5、伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通蝶栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓严禁卸掉（螺栓另配）。
6、管道施工现场严禁随意拆卸解体伸缩蝶阀。
7、本伸缩蝶阀，加工精细，配合严密，请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时，要求伸缩阀两端管道必须同心，管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
9、伸缩管安装在阀门后。
10、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
